Těsnění – TESPO Ostrava






TESPO – těsnicí technologie s.r.o.





Plochá těsnění














Vláknito-pryžové desky a plochá těsnění do průměru 2000 mm
tlakové rozmezí 40-100 bar
teplotní rozmezí – 50-290 °C
pH 0-14


Grafitová těsnění




Grafitová těsnění




GrafTes P

GrafTes S

GrafTes M



grafitová deska zesílená syntetickou fólií max. teplota 550 ˚C, max. tlak 60 bar

grafitová deska zesílená hrotovaným plechem z nerezavějící oceli. max. teplota 650 ˚C, max. tlak 130 bar

grafitová deska zesílená ocelovou mřížkou z nerezavějící oceli. max. teplota 550 ˚C, max. tlak 110 bar











Těsnění lemované plechem z nerezavějící oceli


Těsnění z expandov. grafitu vyztuženého fólií z hrotovaného plechu a těsnění z expandovaného grafitu zesíleného fólií ze syntetických vláken s vnitřním lemováním z nerezavějící oceli.
– rozsah pH 0-14
– max.teplota 550 ˚C
– max. tlak 160 bar

Média: voda, pára , plyny, oleje, kyseliny, louhy apod.








Tespack
grafite G

Tespack
grafite I

Tespack
carbon C

Tespack
grafite S



ucpávka z expandovaného grafitu. Rozsah pH 0-14, prac. tepl. do 550 ˚C, pára do 650 ˚C pro čerpadla: obv. rychl. 15 m/s, tlak 20 bar pro armatury: 250 bar

ucpávka z expandovaného grafitu zesílená inconelem. Rozsah pH 0-14, prac. teplota do 550 ˚C, pára do 650 ˚C .armatury tlak max. 500 bar

ucpávka z uhlíkových vláken impregnovaných expandovaným grafitem. Rozsah pH 0-14, max. pracovní teplota do 450 ˚C, obv. rychlost 22m/s, tlak max. 30 bar

ucpávka z expandovaného grafitu s vlákny opletenými inconelovou sítí. Rozsah pH 0-14, prac. teplota do 550 ˚C, tlak max. 500 bar











Lisované kroužky


Lisované kroužky a samotěsy z expandovaného grafitu o hustotě l, l-1,6 g/ cm3. Kalibrované kroužky z pleteného expandovaného grafitu se šikmým řezem. Rozsah pH 0-14, max. teplota 650 °C, max. prac. tlak 500 bar

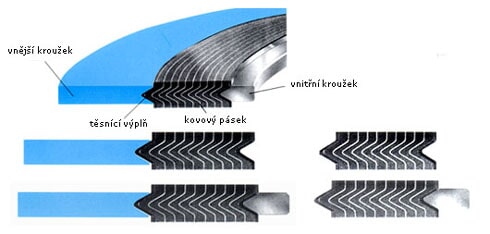

Spirálová těsnění



Jednotlivé modifikace spirálově vinutých těsnění





Standardní rozměry

Nestandardní rozměry

Výška vinutí – standardní

Výška vinutí – nestandardní

Standardní materiály

Vnitřní opěrný kroužek

Maximální tlak

Těsnění výplně



pro ploché příruby, nákružek/ výkružek, péro/drážka.
Dle platných norem ČSN, DIN, ASME/ANSI.

typu MANLOH a jiné – dle výkresové dokumentace

4,8 mm

2,5, 3,2, 3,5, 6,4, 7,2 mm

Vymezovací kroužek – uhlíková ocel s protikorozní úpravou

ČSN 17 240( SS 304), ČSN 17 248 (SS 321), ČSN 17 349 (SS 316L)

25 Mpa

expandovaný grafit : od -200 °C do +550 °C
teflon : od -200 °C do +250 °C





Spirálová těsnění přírubová typ Mantloch typ Burgman 9594 MH



Aplikace těsnění o výšce spirály nad 4 mm pro připojení čerpadel snižuje přenos vibrací na potrubí.

Použití: Utěsnění revizních otvorů kotlů, vík tlakových nádob, těles čerpadel apod.








Hřebínková těsnění



– maximální tlak 400 bar
– maximální teplota 550 °C
